Doğal gaz, gerekli besleme basıncına bağlı olarak üre tesisinin doğal gaz hattından sağlanır. Yardımcı kazan için kaynak gaz doğal gazdır. Bu ünite, kullanıcılara teslim edilmeden önce doğal gaz ölçümü, basınç düşürme, filtrasyon ve hidrokarbon sıvılarının uzaklaştırılması için tasarlanmıştır. Proje, Türkiye’nin batısında, Marmara Denizi’ne kıyısı olan Bursa ilinin bir liman kasabası olan Gemlik’te yer almaktadır.

İş Kapsamı

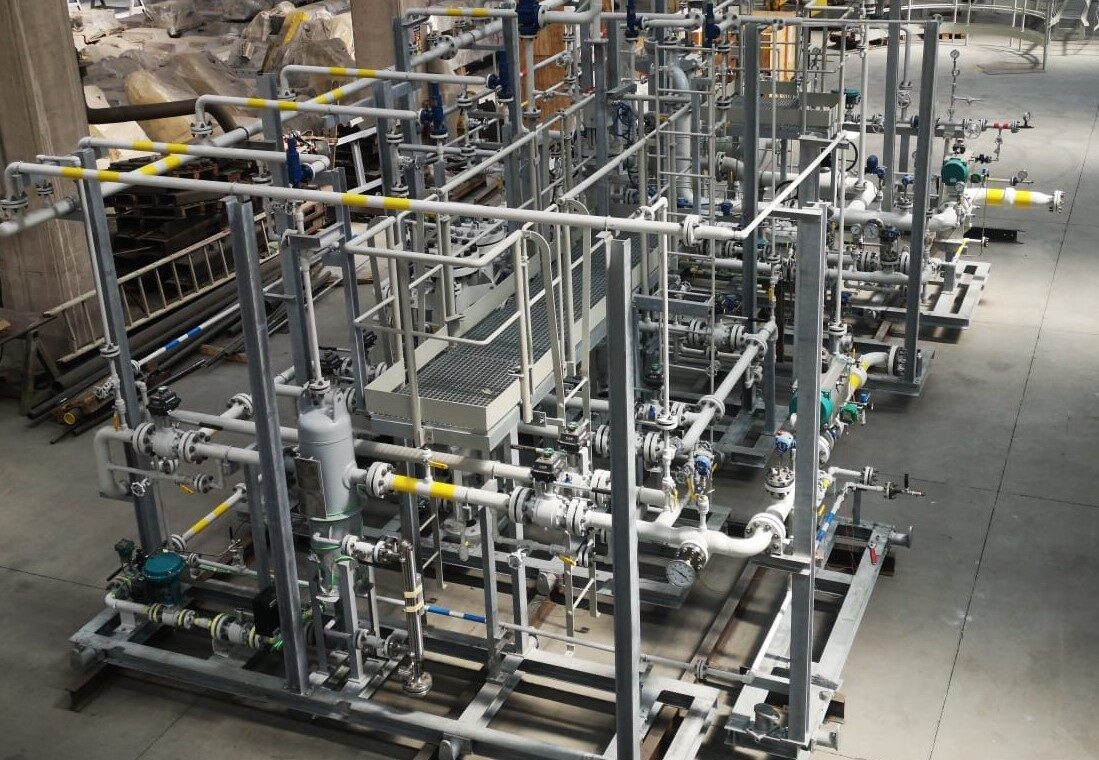

Doğal Gaz Ölçüm Skid Paketinin Tasarımı, İmalatı (boru – basınçlı kaplar), Atölyede Montajı, Testleri (NDT, Atölyede Hidrotestler) ve Aşağıdaki bölümleri içeren Doğal Gaz Ölçüm Skidi Paketinin Devreye Alınması:
• ESD Vana Skidi; 3” Class 600
• Knock Out Drum Skidi; 3” Class 600

Doğal gaz, akış ile birlikte gelen tüm sıvıları uzaklaştırmak için tasarlanmış Knock Out Drum’dan geçer. Knock Out Drum, 10μm ve daha büyük sıvı damlacıklarını %100 verimlilikle gidermek için tasarlanmıştır.

• Kartuş Filtre Skidi; 3” Class 600

Knock Out Drum ile sıvı ayrımından sonra doğal gaz, katı partikül filtrasyonu yapılan kartuş filtreden geçer. Doğal gaz filtreleri, 3 μm ve üzeri partikül boyutlarında %100 katı madde geçirim verimi elde edecek şekilde tasarlanmıştır.

• Isı Eşanjörü Skidi; 3’’ Class 600

Filtrelemeden sonra, basınç düşürücü vanadan önce, Joule Thompson etkisiyle yakıt hatlarında sıvı yoğuşması ve/veya hidrat oluşumunu önlemek için elektrikli ve düşük basınçlı buhar ısı eşanjörleri öngörülmüştür.

• Ölçme ve Basınç Düşürme Skidi; 3’’ Class 600

Ön ısıtma bölümünden sonra doğal gaz, aşağıdaki ekipmanlara sahip sayaç ve basınç düşürme
bölümlerinden geçer:
– Akış düzenleyicili ölçüm skidi
– Kalibrasyonlu akış orifisi
• Coalescer Filtre Skidi; 6” Class 150

Doğal gaz, yardımcı kazana çıkmadan önce coalescer filtre separatöründen geçerek yüksek verimlilikli bir gaz filtrasyonu sağlar.
Coalescer filtre, katı ve sıvı partikülleri uzaklaştırmak için tasarlanmıştır:
– %99,9 verimlilikle 0,3μm ve daha yüksek katı parçacıklar
– %99,9 verimlilikle 0,3μm ve daha yüksek sıvı parçacıklar

• Buhar ve Kondens Skidi ; 2’’ Class 150

Proses doğal gazını ısıtmak için ısı eşanjöründen gelen düşük basınçlı buhar ve buhar kondensi,
Buhar ve Kondens Skidi’ne yerleştirilmiş bileşenler tarafından yönetilir.

• Drenaj Tankı: Drenaj Tankı 0,6 m3 kapasiteli doğalgaz sisteminden gelen tüm giderleri toplayacak şekilde ayarlanmıştır.

• Cold Stack: Yağmur başlığı ve alev tutucu ile birlikte techiz edilmiş Cold Stack, doğal gaz sisteminden gelen tüm havalandırmaları toplayacak şekilde ayarlanmıştır.
